Windows内核重拾：如何枚举系统中Windows Filtering Platform (WFP)驱动中的callout函数
0x00 前言
WFP是Windows提供的一套新的网络数据包过滤框架，用于取代之前的TDI过滤框架，为用户态和内核态都提供API支持，可以很方便的实现网络数据包拦截/编辑，常用于实现防火墙、网速控制及入侵检测等。

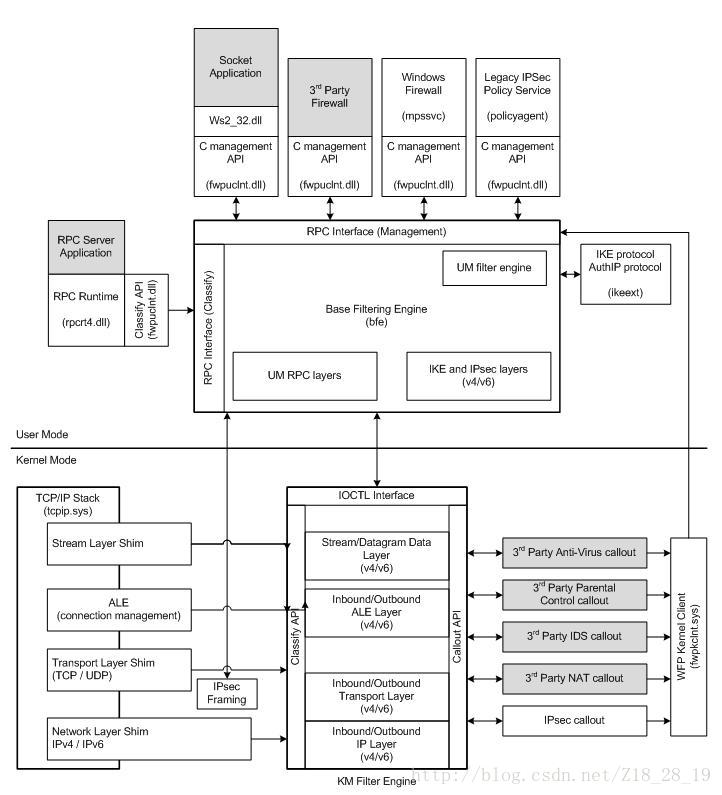

WFP架构如上图所示，虽然提供了用户态和内核态的接口，但是干事情部分都在内核层，关于WFP驱动的开发可以看下参考链接1。
在内核态最主要干活的，是通过FwpsCalloutRegister注册的三个回调函数，注册成功后会返回一个callout_id用于标识被注册的wfp callout对象。
1 | typedef struct FWPS_CALLOUT1_ |
- classifyFn：主要干活的回调，可以获得网络包全部信息(与注册类型相关)，可以实现网络包数据拦截、编辑等。
- notifyFn：当过滤器被添加到过滤引擎时被调用。
- flowDeleteFn：当一个网络数据被终止时调用，这个函数中可以对classifyfn中的操作进行清理。
那如何枚举出这三个函数呢，如何实现类似Pchunter中枚举系统回调的功能呢，关联出时哪一个驱动注册的wfp网络过滤函数？
0x01 分析
最好的方式是找找有没用类似功能的软件，或则前人相关的分析。无奈只能找到一个参考链接2中的msdn中的一个帖子，用户态提供FwpmCalloutEnum这个api可以枚举出系统中wfp信息，只有callout_id，没有注册这个callout的模块和callout function信息。
倒是有工具实现了这个功能，Windows-Kernel-Explorer实现了，但是模块加了VMP，不是很好分析。那就正面入手分析callout function如何注册到系统的了。
好在函数逻辑很简单，函数调用链大概如下:fwpkclnt.sys!FwpsCalloutRegister1—–>netio!KfdAddCalloutEntry——>netio!FeAddCalloutEntry，核心代码在函数FeAddCalloutEntry中。1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36.text:0000000000026CA6 48 8B 05 F3 79 03 00 mov rax, cs:gWfpGlobal
.text:0000000000026CAD 8B 5C 24 68 mov ebx, [rsp+38h+call_out_id_a6]
.text:0000000000026CB1 48 C1 E3 06 shl rbx, 6
.text:0000000000026CB5 48 03 98 50 05 00 00 add rbx, [rax+550h]
.text:0000000000026CBC 48 8B CB mov rcx, rbx
.text:0000000000026CBF E8 6C 00 00 00 call IsCalloutEntryAvailable
.text:0000000000026CC4 48 8B F8 mov rdi, rax
.text:0000000000026CC7 48 85 C0 test rax, rax
.text:0000000000026CCA 0F 85 10 8C FF FF jnz loc_1F8E0
.text:0000000000026CD0 48 89 03 mov [rbx], rax
.text:0000000000026CD3 48 89 43 08 mov [rbx+8], rax
.text:0000000000026CD7 48 89 43 28 mov [rbx+28h], rax
.text:0000000000026CDB 48 89 43 30 mov [rbx+30h], rax
.text:0000000000026CDF 48 89 43 38 mov [rbx+38h], rax
.text:0000000000026CE3 8B 44 24 60 mov eax, dword ptr [rsp+38h+arg_20]
.text:0000000000026CE7 48 89 73 20 mov [rbx+20h], rsi
.text:0000000000026CEB 48 8B 74 24 70 mov rsi, [rsp+38h+device_object]
.text:0000000000026CF0 44 89 2B mov [rbx], r13d
.text:0000000000026CF3 C7 43 04 01 00 00 00 mov dword ptr [rbx+4], 1
.text:0000000000026CFA 4C 89 63 10 mov [rbx+10h], r12
.text:0000000000026CFE 48 89 6B 18 mov [rbx+18h], rbp
.text:0000000000026D02 89 43 28 mov [rbx+28h], eax
.text:0000000000026D05 48 85 F6 test rsi, rsi
.text:0000000000026D08 0F 85 BD 8B FF FF jnz loc_1F8CB
.text:0000000000026D0E
.text:0000000000026D0E loc_26D0E: ; CODE XREF: FeAddCalloutEntry-7398↑j
.text:0000000000026D0E ; FeAddCalloutEntry-7380↑j
.text:0000000000026D0E 48 8B 5C 24 40 mov rbx, [rsp+38h+arg_0]
.text:0000000000026D13 48 8B 6C 24 48 mov rbp, [rsp+38h+arg_8]
.text:0000000000026D18 48 8B 74 24 50 mov rsi, [rsp+38h+arg_10]
.text:0000000000026D1D 48 8B C7 mov rax, rdi
.text:0000000000026D20 48 83 C4 20 add rsp, 20h
.text:0000000000026D24 41 5D pop r13
.text:0000000000026D26 41 5C pop r12
.text:0000000000026D28 5F pop rdi
.text:0000000000026D29 C3 retn
可以分析出对于每一个注册的callout，都会将callout的callout function信息放入一个结构体中，这些结构体都放在一个数组中，猜测这个结构体的名称叫CalloutEntry，每一个CallOutEntry的大小应该是64(左移6位，相当于乘以64)。而每一个callout_id对应的CallOutEntry结构的基地址应该等于[[gWfpGlobal]+0x550] + callout_id*64，而CallOutEntry结构体内容应该如下所示。1
2
3
4
5
6
7
8+0x0 unknow1
+0x8 unknow2
+0x10 classifyFn
+0x18 notifyFn
+0x20 flowDeleteFn
+0x28 unknow3
+0x30 unknow4
+0x38 device_object
分析到这里再通过关键词gWfpGlobal搜索，可以找到参考链接3，参考链接3给出了一个windbg脚本，这里可以优化下，可以直接再Win7 x64系统下打印出系统中所有的callout function函数地址（如果提示找不到符号地址，可以执行下.reload /f /i netio.sys）。1
r $t0=poi(poi(netio!gWfpGlobal)+0x550);.for ( r $t1=0; @$t1 < 11e; r $t1=@$t1+1 ) {r $t1;dps @$t0+2*@$ptrsize L3; r $t0=@$t0+40;}
0x02 参考
1.windows驱动-WFP框架介绍及其编程
2.List of callout drivers
3.Finding Windows Filtering Platform (WFP) Callouts
